Deskripsyon pwodwi

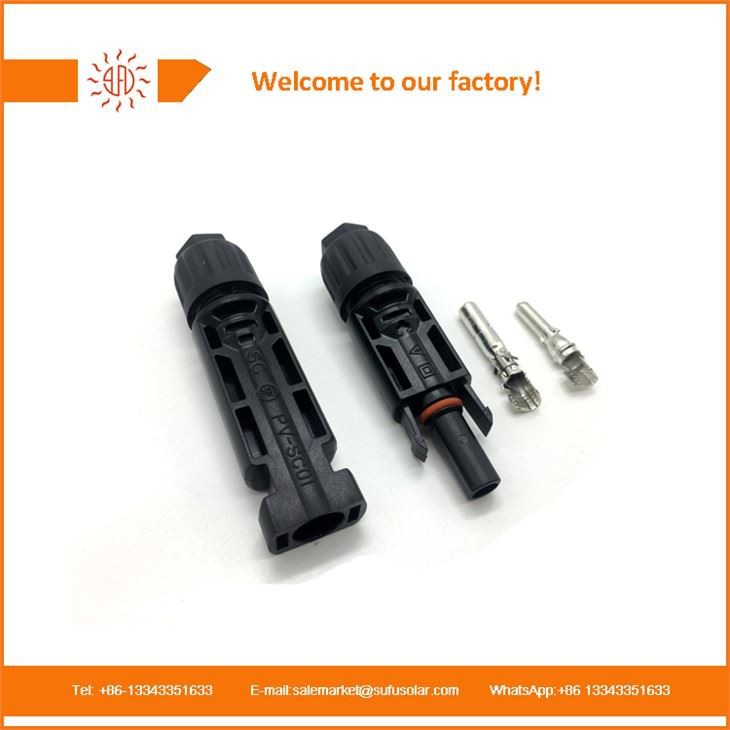

Konektè solè MC4
Se Connector solè a te fè nan anti-ultravyolèt, sere, flanm dife-rezistan piki-klas polikarbonat. Li gen bon anti-ultraviolet ak anti-aje fonksyon. Pati enteryè metal debaz yo se kwiv ak pi bon konduktiviti tèmik ak andirans, ak sifas la se konsèv ak bon pèfòmans anti-korozyon.
Prèske tout panno solè yo konekte ansanm lè l sèvi avèk ploge espesyal rezistan move tan ak sipò yo rele konektè MC4. Tèm MC4 la vle di pou milti-kontak 4mm dyamèt Connector. Akòz kondisyon yo metewolojik ekstrèm konektè yo dwe trè gaya, sekirite, rezistan UV ak kenbe yon koneksyon bon ak rezistans minim nan tou de tension ki ba ak segondè jiska 1500V.
Konektè yo yo fèt yo dwe itilize ak estanda a 4mm oswa 6mm doub izole kab solè DC ak konsèv kwiv nwayo milti-Strand pou rezistans minimòm. Kòrèkteman rasanble konektè yo se yon zouti espesyal sèrtir ki itilize pou li poum kab milti-Strand nan tèminal enteryè a ki se Lè sa a, eleman ak kase nan lojman an MC4.
Paramèt
|
Sètifikasyon |
Tuv |
|
Sètifika |
No B 101149 0002 rev. 00 |
|
Estanda |
EN62852: 2015 IEC62852: (Ed.1) |
|
Rated vòltaj |
1500VDC |
|
Tès vòltaj |
6000V (50hz 1min) |
|
Rated aktyèl |
30A |
|
Klas pwoteksyon |
Klas A |
|
Degre pwoteksyon |
IP67 |
|
Klas flanm dife |
Ul {{0}} V0 |
|
Kategori overvoltage |
Ii |
|
Degre polisyon |
2 |
|
Range Tanperati |
'-40 degre ~ +85 degre |
|
Tanperati anwo limite |
100 degre |
|
Kontakte rezistans |
Mwens pase oswa egal a 0. 5mΩ |
|
Rezistans izolasyon |
>500MΩ |
|
Mete fòs |
Mwens pase oswa egal a 50n |
|
Rale fòs |
Pi gran pase oswa egal a 50n |
|
Konekte kab |
1 × 4mm 2 |
|
Estrikti WATERPROOFING |
O-bag sele |

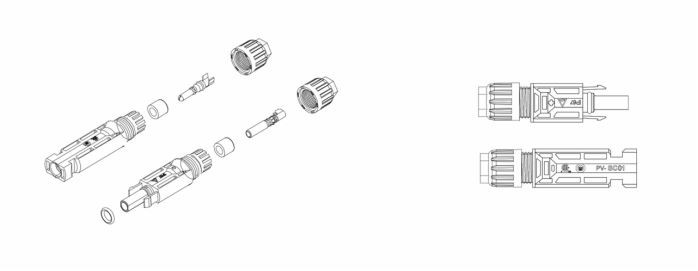

Dyagram
Patikilarite
1. Sipòte plizyè ploge ak deploge.
2. Trè dirab, anti-ultraviolèt, rezistan flanm dife.
3. Pati metal entèn yo mete ak kalite bwochi manch entèn yo.
4. Ekipman oto-fèmen pou pwen gason ak fi pèmèt koneksyon pi fasil ak serye.
5. 5. Aparans la popilè se apwopriye pou pifò enstalasyon sou-sou sit ak ka matche ak MC4 orijinal la.
6.Simple sou-sou sit operasyon an. Ka enstale ak yon zouti sèrtir.
7. Anfòm pou câbles PV ak dyamèt izolasyon diferan.
8. Pati Wouj Copper metal, segondè kapasite aktyèl pote, segondè dissipation chalè
9.IP67 Pwoteksyon

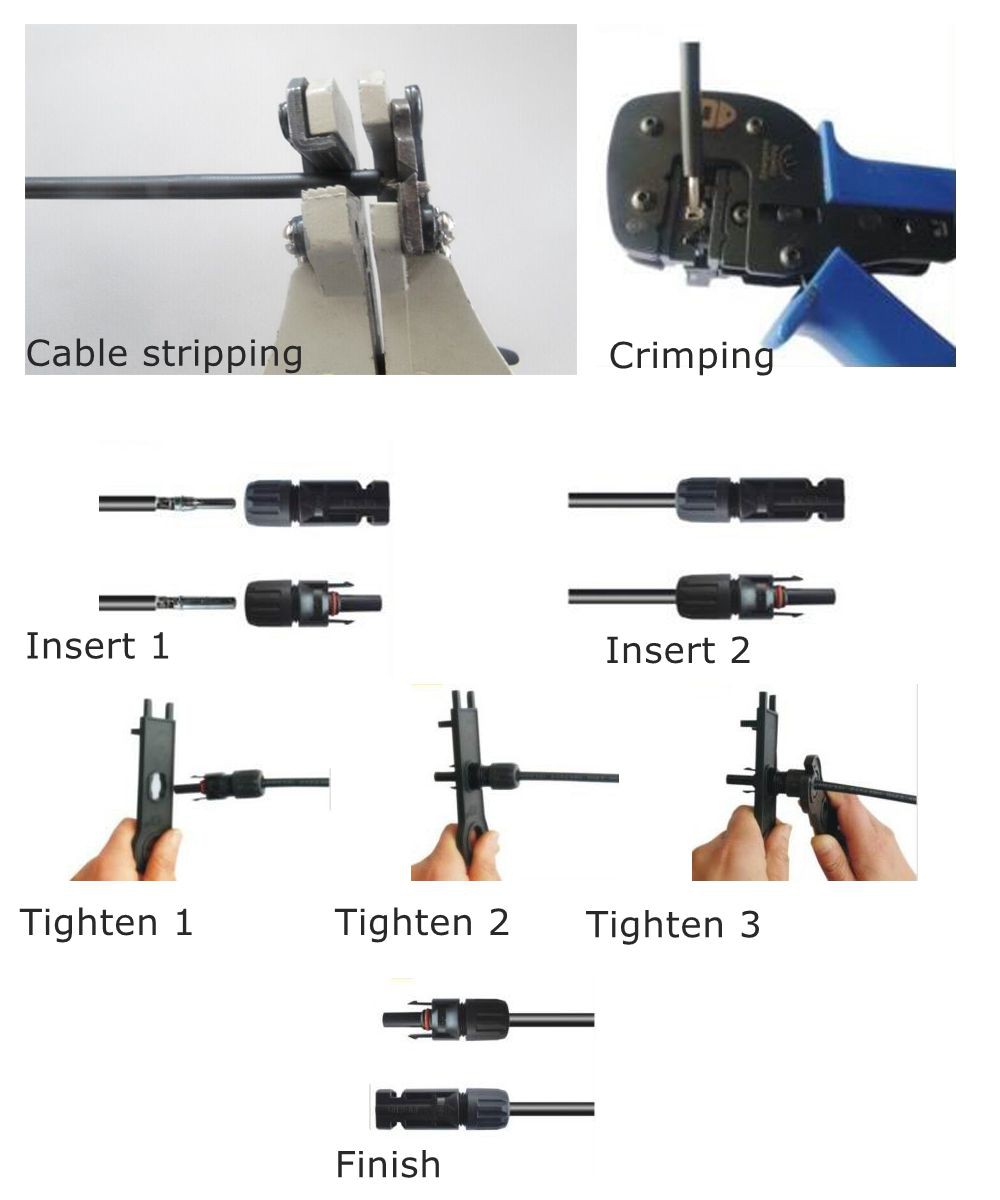

Enstalasyon
